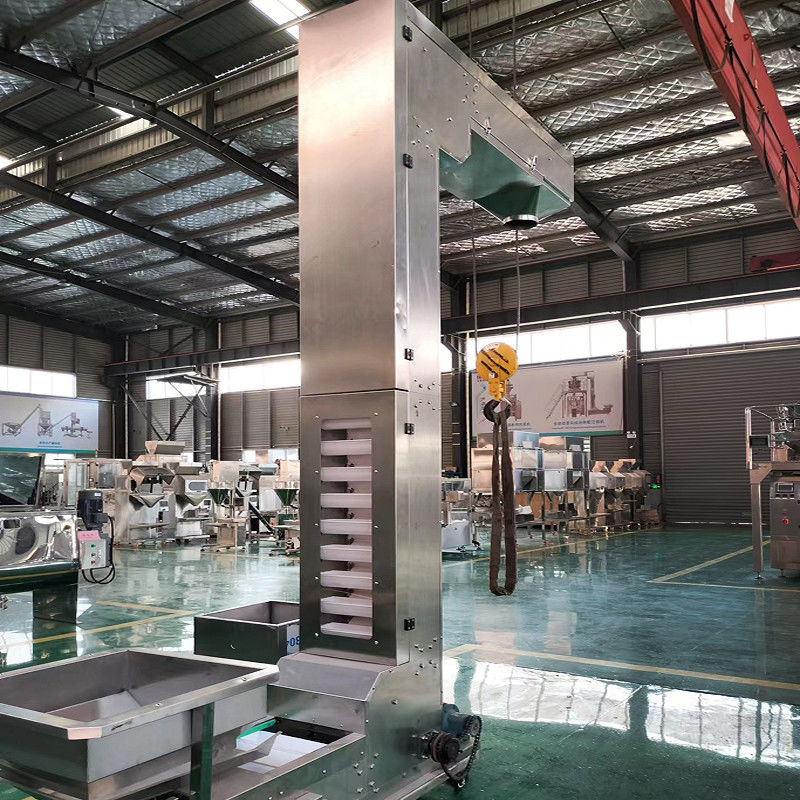

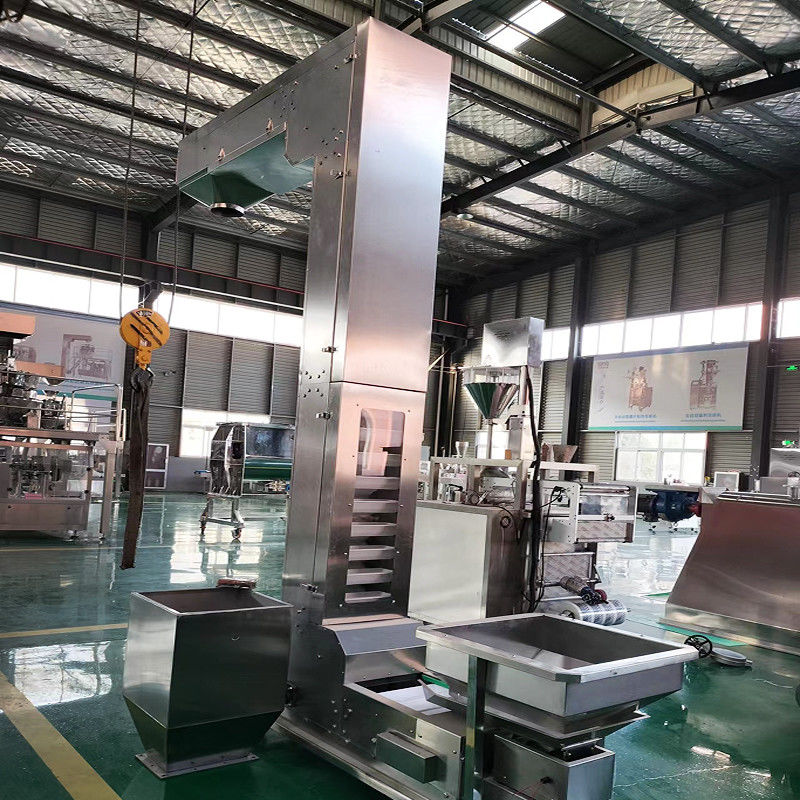

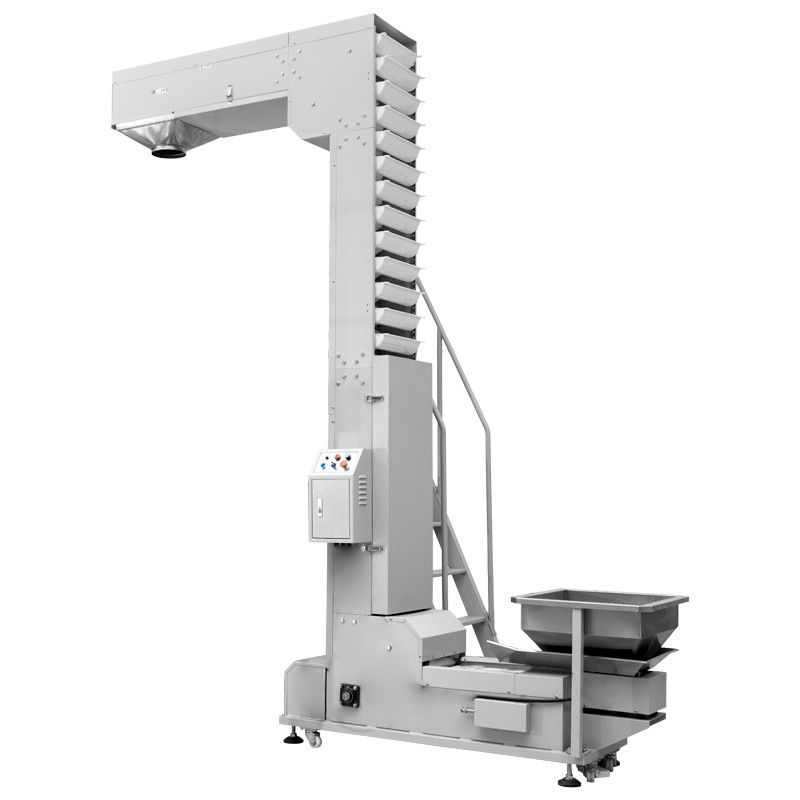

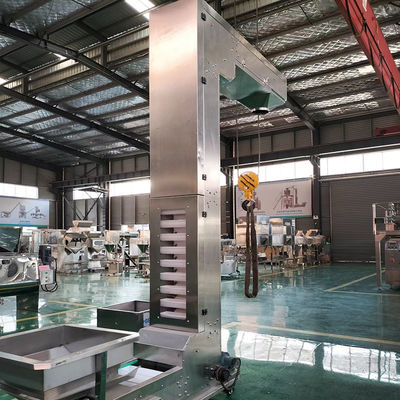

Лифт с ведрами типа Z

Описание продукта

Z-образный лифт - это непрерывное транспортное оборудование с Z-образной трехсекционной планировкой.завершение операции цикла "горизонтальное питание внизу - вертикальное подъем - горизонтальная разгрузка сверху" в закрытом корпусеОн отличается небольшой площадью пола, высокой эффективностью, многоточечной загрузкой и разгрузкой и сильной герметичностью.Он широко применяется для автоматического подъема и переноса гранулированных и порошкообразных материалов в таких отраслях промышленности, как зерно., химического машиностроения и строительных материалов.

Принцип работы

1.Силовой привод и тяга
- Источник питания: двигатель проталкивает главный вал через редуктор, который, в свою очередь, приводит тяговый компонент (цепочку или ремень) к вращению в цикле, обеспечивая питание для всего процесса транспортировки.
- Прицепный компонент: поверхность цепи и ремня фиксирует хоппер, образуя замкнутый цикл транспортировки вместе с круговым движением прицепного компонента.

2- Сбор материала и горизонтальная транспортировка (нижняя ступень)
- Конструкция порта питания: горизонтальная секция в нижней части оборудования оснащена портом питания.Материалы (зернистые/порошкообразные) проникают в оболочку через ручное питание или переднее оборудование (например, ленточный конвейер).
- Погрузка в грунт: когда погрузчик достигает дна, он вставляется в груду материала.Он завершает загрузку материаловЗатем он входит в горизонтальный транспортный участок с тяговым компонентом и движется горизонтально вдоль первого участка Z-образного пути.

3Вертикальная подъемная ступень
- Рулевое управление и подъем: в конце горизонтальной секции рулевое колесо/прицеп направляет руль, а тяговая часть подталкивает трейлер к вертикальному движению вверх.Материал внутри трещины остается стабильным под действием силы тяжести и центробежной силы, что предотвращает скольжение.
- координация мощности: во время вертикального подъема двигатель преодолевает тягу материала для выполнения работы;и тренажер поднимается равномерно вдоль внутренней стены закрытого корпуса до назначенной высоты.

4. Верхняя горизонтальная разгрузка (конечная стадия)
- Поворачивание и разгрузка: верхняя часть вертикального отсека поворачивается, чтобы проходить горизонтально во втором отсеке через поворотный механизм.материал выпускается из порта выгрузки из-за инерции и наклонного угла хоппера и попадает в заднее оборудование (например, контейнеры для хранения), конвейеры).
- Циклическое возвращение: после разгрузки пустой хомпер продолжает возвращаться на дно вместе с тяговой составляющей, завершая циклическую операцию "подъем - подъем - разгрузка".

Резюме основных принципов
Лифт Z-типа объединяет горизонтальную транспортировку и вертикальную подъем материала в непрерывный автоматизированный процесс с помощью "пространственного расположения Z-типа + тягового компонента циркуляционного привода".Ключ заключается в синхронном движении толщины и тягового компонента, направление пути вращающегося механизма и ограничение закрытого корпуса на траекторию движения материала, тем самым достигая эффективной и низкоубыточной транспортировки соединений.

Характеристики продукта

1Компактный и экономичный: Z-образная компоновка сокращает площадь на 30-50%, что делает ее подходящей для узких сценариев.
2Высокоэффективная и крупномасштабная транспортировка: Транспортировочная мощность: от 5 до 200 тонн в час, поддерживающая непрерывную транспортировку гранулированных и порошкообразных материалов.
3. Многоточечная загрузка и разгрузка: можно установить несколько входов и выходов для удовлетворения гибких требований процесса, таких как "один вход, несколько выходов".
4Закрытый и противозагрязнительный: корпус разработан с герметичной структурой, эффективно предотвращая разлив пыли и загрязнение материалов.
5. Защита материала с низким уровнем повреждений: выбор хоппера подходит для различных материалов, а скорость повреждения транспортировки низкая.
6Энергосбережение и низкий уровень шума: потребление энергии на 15% - 25% ниже, чем у традиционного оборудования, а шум ≤ 85 дБ.
7Низкая стоимость обслуживания: конструкция съемной конструкции делает ежедневное обслуживание удобным и экономит время.
8Многоцелевое применение: охватывает такие отрасли, как зерновая и химическая инженерия, поддерживает специальные условия работы для противокоррозии и взрывостойкости.
